Vana bağlantısında kullanılır.

Kategoriler: , , Etiketler: ,

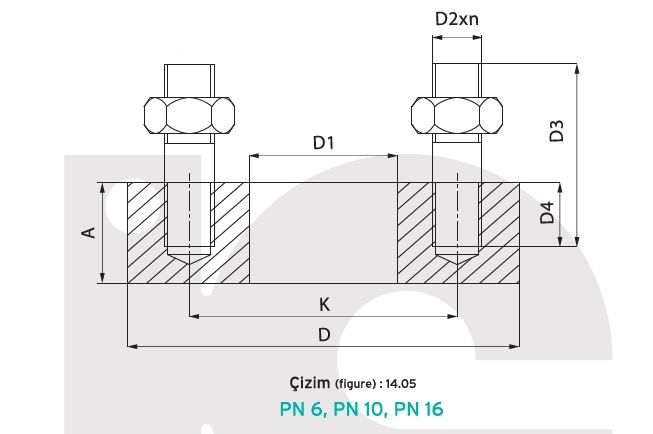

Şema ve Teknik Bilgiler

DN A D D1 K D2xn DN A D D1 K D2xn
15 PN6 20 80 22 55 M10x4 125 PN6 25 240 141,5 200 M16x8
PN10 20 95 22 65 M12x4 PN10 25 250 141,5 210 M16x8
PN16 PN16
20 PN6 20 90 27,5 65 M10x4 150 PN6 30 265 170,5 225 M16x8
PN10 20 105 27,5 75 M12x4 PN10 30 285 170,5 240 M20x8
PN16 PN16
25 PN6 20 100 34,5 75 M12x4 200 PN6 30 320 221,5 280 M16x8
PN10 20 115 34,5 85 M12x4 PN10 30 340 221,5 295 M20x8
PN16 PN16 M20x12
32 PN6 25 120 43,5 90 M12x4 250 PN6 32 375 276,5 335 M16x12
PN10 25 140 43,5 100 M16x4 PN10 32 395 276,5 350 M20x12
PN16 PN16 32 405 276,5 355 M24x12
40 PN6 25 130 49,5 100 M12x4 300 PN6 32 440 327,5 395 M20x12
PN10 25 150 49,5 110 M16x4 PN10 32 445 327,5 400 M20x12
PN16 PN16 32 460 327,5 410 M24x12
50 PN6 25 140 61,5 110 M12x4 350 PN6 35 490 359 445 M20x12
PN10 25 165 61,5 125 M16x4 PN10 35 505 359 460 M20x16
PN16 PN16 35 520 359 470 M24x16
65 PN6 25 160 77,5 130 M12x4 400 PN6 35 540 411 495 M20x16
PN10 25 185 77,5 145 M16x4 PN10 35 565 411 515 M24x16
PN16 PN16 35 580 411 525 M27x16
80 PN6 25 190 90,5 150 M16x4 450 PN6 35 595 462 550 M20x16
PN10 25 200 90,5 160 M16x8 PN10 35 615 462 565 M24x20
PN16 PN16 35 640 462 585 M27x20
100 PN6 25 210 116 170 M16x4 500 PN6 35 645 513,5 600 M20x20
PN10 25 220 116 180 M16x8 PN10 35 670 513,5 620 M24x20
PN16 PN16 35 715 513,5 650 M30x20
Malzeme St 37 Genel Tolerans  ± 0,1 Yüzey İşleme
