Parça Adı Malzeme
Flanş ST 37/AISI 304/316 /Rg5 (CuSn5Zn5Pb5-B) / Rg10 (CuSn10Zn)

Kategoriler: , Etiketler: ,

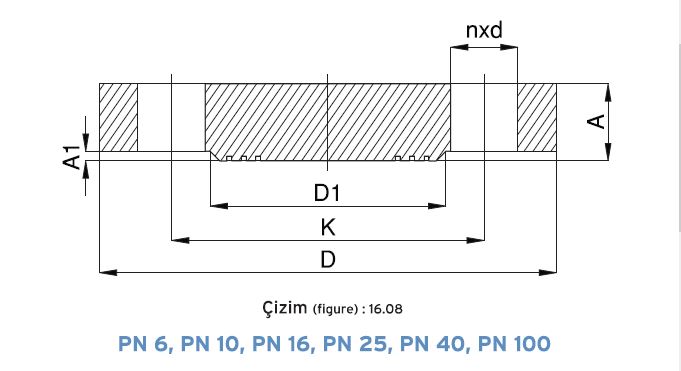

Şema ve Teknik Bilgiler

     DN D K D1 n x d A A1 Ağırlık      DN D K D1 n x d A A1 Ağırlık
10 PN 6 75 50 35 4 x 11 12 2 0.38 200 PN 6 320 280 258 8 x 18 20 2 12,50
PN 10 90 60 40 4 x 14 16 2 0.63 PN 10 340 295 268 8 x 22 24 2 16,90
PN 16 PN 16 340 295 268 12 x 22 24 2 16,10
PN 25 PN 25 360 310 278 12 x 26 30 2 22,70
PN 40 PN 40 375 320 285 12 x 30 36 2 27,60
PN 100 100 70 40 4 x 14 20 2 PN 100 430 360 285 12 x 36 52 2
15 PN 6 80 55 40 4 x 11 12 2 0,44 250 PN 6 375 335 312 12 x 18 22 2 18,50
PN 10 95 65 45 4 x 14 16 2 0,72 PN 10 395 350 320 12 x 22 26 2 27,70
PN 16 PN 16 405 355 320 12 x 26 26 2 24,90
PN 25 PN 25 425 370 335 12 x 30 32 2 24,50
PN 40 PN 40 450 385 345 12 x 33 38 2 44,50
PN 100 105 75 45 4 x 14 20 2 – PN 100 505 430 345 12 x 39 60 2
20 PN 6 90 65 50 4 x 11 14 2 0,65 300 PN 6 440 395 365 12 x 22 22 2 25,50
PN 10 105 75 58 4 x14 18 2 1,01 PN 10 445 400 370 12 x 22 26 2 31,90
PN 16 PN 16 460 410 378 12 x 26 28 2 35,10
PN 25 PN 25 485 460 395 16 x 30 34 2 47,30
PN 40 PN 40 515 450 410 16 x 33 42 2 64,30
PN 100 130 90 58 4 x 18 22 2 PN 100 585 500 410 16 x 42 68 2
25 PN 6 100 75 60 4 x 11 14 2 0,82 350 PN 6 495 445 415 12 x 22 22 2 31,50
PN 10 115 85 68 4 x 14 18 2 1,23 PN 10 505 460 430 16 x 22 26 2 41,90
PN 16 PN 16 520 470 438 16 x 26 30 2 47,80
PN 25 PN 25 555 490 450 16 x 33 38 2 69,30
PN 40 PN 40 580 510 65 16 x 36 46 2 90,80
PN 100 140 100 68 4 x18 24 2 PN 100 655 560 465 16 x 48 74 2
32 PN 6 120 90 70 4 x 14 14 2 1,17 400 PN 6 540 495 465 16 x 22 22 2 48,50
PN 10 140 100 78 4 x 18 18 2 1,80 PN 10 565 515 482 16 x 26 26 2 51,20
PN 16 PN 16 580 525 490 16 x 30 32 2 63,50
PN 25 PN 25 620 550 505 16 x 36 40 2 91,50
PN 40 PN 40 660 585 535 16 x 39 50 2 129,00
PN 100 155 110 78 4 x 22 24 2 PN 100 715 620 535 16 x 48 2
40 PN 6 130 100 80 4 x 14 14 2 1,39 450 PN 6 595 550 520 16 x 22 24 2 60,00
PN 10 150 110 88 4 x 18 18 2 2,09 PN 10 615 565 532 20 x 26 28 2 77,80
PN 16 PN 16 640 585 550 20 x 30 40 2 84,50
PN 25 PN 25 670 600 555 20 x 36 46 2 141,00
PN 40 PN 40 685 610 560 20 x 39 57 2 160,00
PN 100 170 125 88 4 x 22 24 2 PN 100
50 PN 6 140 110 90 4 x 14 14 2 1,62 500 PN 6 645 600 570 20 x 22 24 2 70,00
PN 10 165 125 102 4 x 18 18 2 2,88 PN 10 670 620 585 20 x 26 28 2 85,00
PN 16 PN 16 715 650 610 20 x 33 44 2 104,00
PN 25 165 125 102 4 x 18 20 2 3,00 PN 25 730 660 615 20 x 36 48 2 160,00
PN 40 PN 40 755 670 615 20 x 42 57 2 175,00
PN 100 195 145 102 4 x 26 28 2 PN 100 870 760 615 20 x 56 2
65 PN 6 160 130 110 4 x 14 14 2 2,48 600 PN 6 755 705 670 20 x 26 30 2
PN 10 185 145 122 4 x 18 18 2 3,70 PN 10 780 725 685 20 x  30 34 2
PN 16 PN 16 840 770 720 20 x 36 54 2 149,70
PN 25 185 145 122 8 x 18 22 2 4,33 PN 25 845 770 720 20 x 39 58 2
PN 40 PN 40 890 795 735 20 x 48 72 2
PN 100 220 170 122 8 x 26 30 2 PN 100
80 PN 6 190 150 128 4 x 18 16 2 3,49 700 PN 6 860 810 775 24 x 26 40 2
PN 10 200 160 138 8 x 18 20 2 4,83 PN 10 895 840 800 24 x 30 38 2
PN 16 PN 16 910 840 795 24 x 36 48 2 173,70
PN 25 200 160 138 8 x 18 24 2 5,94 PN 25 960 875 820 24 x 42 2
PN 40 PN 40
PN 100 230 180 138 8 x 26 32 2 PN 100
100 PN 6 210 170 148 4 x 18 16 2 4,86 800 PN 6 975 920 880 24 x 30 44 2
PN 10 220 180 158 8 x 18 20 2 5,75 PN 10 1015 950 905 24 x 33 42 2
PN 16 PN 16 1025 950 900 24 x 39 52 2 235,50
PN 25 235 190 162 8 x 22 24 2 7,64 PN 25 1085 990 930 24 x 48 2
PN 40 PN 40
PN 100 265 201 162 8 x 30 36 2 PN 100
125 PN 6 240 200 178 8 x 18 18 2 3,28 900 PN 6 1075 1020 980 24 x 30 48 2
PN 10 250 210 188 8 x 18 22 2 8,59 PN 10 1115 1050 1005 28 x 33 46 2
PN 16 PN 16 1125 1050 1000 28 x 39 58 2 298,80
PN 25 270 220 188 8 x 26 26 2 11,00 PN 25 1185 1090 1030 28 x 48 2
PN 40 PN 40
PN 100 315 250 188 8 x 33 40 2 PN 100
150 PN 6 265 225 202 8 x 18 18 2 7,75 1000 PN 6 1175 1120 1080 28 x 30 52 2
PN 10 285 240 212 8 x22 22 2 10,60 PN 10 1230 1160 1110 28 x 36 52 2
PN 16 PN 16 1255 1170 1115 28 x 42 64 2 390,70
PN 25 300 250 218 8 x 26 28 2 14,70 PN 25 1320 1210 1140 28 x 56 2
PN 40 PN 40
PN 100 355 290 218 12 x 33 44 2 PN 1000
