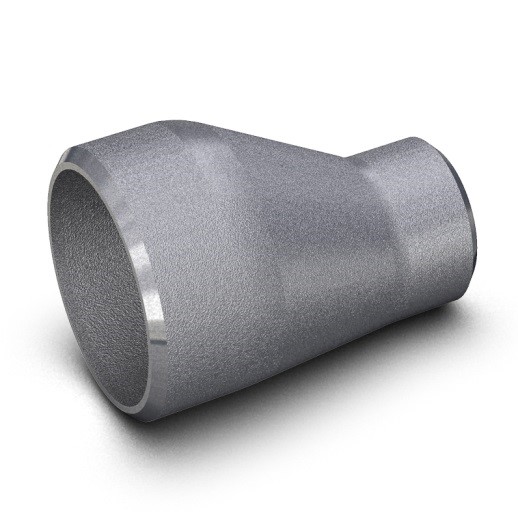

Konsantrik / Eksantrik Redüksiyon – CKN Valf

Kategoriler: Borular - Flanşlar ve Bağlantı Parçaları, Konsantrik / Eksantrik Redüksiyon Etiketler: boru, Eksantrik, Konsantrik, Redüksiyon

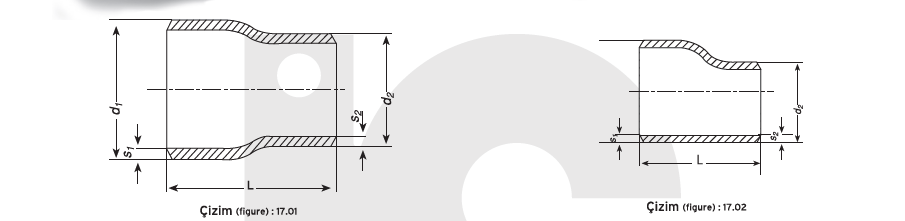

Şema ve Teknik Bilgiler

d1		S1	d2		S2	L	Ağırlık
DN		S1	DN		S2	L	Ağırlık
20	26,7	2,87	15	21,3	2,77	38	0,09
25	33,4	3,38	20	26,7	2,87	50,08	0,14
25	33,4	3,38	15	21,3	2,77	50,08	0,14
32	42,2	3,56	25	33,4	3,38	50,08	0,2
32	42,2	3,56	20	26,7	2,87	50,08	0,2
40	48,3	3,68	32	42,2	3,56	63,5	0,26
			25	33,4	3,38		0,24
			20	26,7	2,87		0,22
			15	21,3	2,77		0,2
50	60,3	3,91	40	48,3	3,68	76,2	0,41
			32	42,2	3,56		0,39
			25	33,4	3,38		0,37
			20	26,7	2,87		0,33
65	73	5,16	50	60,3	3,91	88,9	0,73
			40	48,3	3,68		0,68
			32	42,2	3,56		0,67
			25	33,4	3,38		0,59
80	88,9	5,49	65	73	5,16	88,9	0,74
			50	60,3	3,91		0,77
			40	48,3	3,68		0,86
			32	42,2	3,56		0,91
100	114,3	6,02	80	88,9	5,49	101,6	1,59
			65	73	5,16		0,52
			50	60,3	3,91		1,44
			40	48,3	3,68		1,24
125	141,3	6,55	100	114,3	6,02	127	2,72
			80	88,9	5,49		2,6
			65	73	5,16		2,51
			50	60,3	3,91		2,29
150	168,3	7,11	125	141,3	6,55	139,7	3,93
			100	114,3	6,02		3,72
			80	88,9	5,49		3,63
			65	73	5,16		3,45
200	219,1	8,18	150	168,3	7,11	152,4	6,31
			125	141,3	6,55		6,08
			100	114,3	6,02		5,95
250	273	9,27	200	219,1	8,18	177,8	10,5
			150	168,3	7,11		10,1
			125	141,3	6,55		9,9
300	323,9	9,52	250	273	9,27	203,2	15,2
			200	219,1	8,18		14,6
			150	168,3	7,11		14,1
350	355,6	9,52	300	323,9	9,52	330,2	28,8
			250	273	9,27		27,4
			200	219,1	8,18		26
400	406,4	9,52	350	355,6	9,52	355,6	35,2
			300	323,8	9,52		34,3
			250	273	9,52		33,1
450	457	9,52	400	406,4	9,52	381	42,7
			350	355,6	9,52		41,3
			300	323,9	9,52		40,5
500	508	9,52	450	457,2	9,52	508	62,6
			400	406,4	9,52		61,3
			350	355,6	9,52		60,8
			300	323,9	9,52		59,9
600	609,6	9,52	500	508	9,52	508	75,8
			450	457,2	9,52		74
			400	406,4	9,52		72,6
