Parça Adı Malzeme
Flanş ST 37/AISI 304/316 /Rg5 (CuSn5Zn5Pb5-B) / Rg10 (CuSn10Zn)

Kategoriler: , , Etiketler: , ,

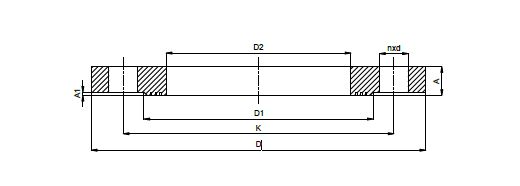

Şema ve Teknik Bilgiler

 DN D K D1 D2 n x d A A1
10 PN 6 75 50 35 18,0 4 x 11 12 2
PN 10 90 60 40 18,0 4 x 14 14 2
PN 16
PN 25
PN 40
PN 100
15 PN 6 80 55 40 22,0 4 x 11 12 2
PN 10 95 65 45 22,0 4 x 14 14 2
PN 16
PN 25
PN 40
PN 100
20 PN 6 90 65 50 27,5 4 x 11 20 2
PN 10 105 75 58 27,5 4 x 14 16 2
PN 16
PN 25
PN 40
PN 100 130 90 58 27,5 4 x 18 22 2
25 PN 6 100 75 60 34,5 4 x 11 14 2
PN 10 115 85 68 34,5 4 x 14 16 2
PN 16
PN 25
PN 40
PN 100 140 100 68 34,5 4 x 18 24 2
32 PN 6 120 90 70 43,5 4 x 14 16 2
PN 10 140 100 78 43,5 4 x 18 18 2
PN 16
PN 25
PN 40
PN 100 155 110 78 43,5 4 x 22 24 2
40 PN 6 130 100 80 49,5 4 x 14 16 2
PN 10 150 110 88 49,5 4 x 18 18 2
PN 16
PN 25
PN 40
PN 100 170 125 88 49,5 4 x 22 26 2
50 PN 6 140 110 90 61,5 4 x 14 16 2
PN 10 165 125 102 61,5 4 x 18 20 2
PN 16
PN 25
PN 40
PN 100 195 145 102 61,5 4 x 26 28 2
65 PN 6 160 130 110 77,5 4 x 14 16 2
PN 10 185 145 122 77,5 4 x 18 20 2
PN 16
PN 25 185 145 122 77,5 8 x 18 22 2
PN 40
PN 100 220 170 122 77,5 8 x 26 30 2
80 PN 6 190 150 128 90,5 4 x 18 18 2
PN 10 200 160 138 90,5 8 x 18 20 2
PN 16
PN 25 200 160 138 90,5 8 x 18 24 2
PN 40
PN 100 230 180 138 90,5 8 x 26 34 2
100 PN 6 210 170 148 116,0 4 x 18 18 2
PN 10 220 180 158 116,0 8 x 18 22 2
PN 16
PN 25 235 190 162 116,0 8 x 22 26 2
PN 40
PN 100 265 210 162 116,0 8 x 30 36 2
125 PN 6 240 200 178 141,5 8 x 18 20 2
PN 10 250 210 188 141,5 8 x 18 22 2
PN 16
PN 25 270 220 188 141,5 8 x 26 28 2
PN 40
PN 100 315 250 188 141,5 8 x 33 42 2
150 PN 6 265 225 202 170,5 8 x 18 20 2
PN 10 285 240 212 170,5 8 x 22 24 2
PN 16
PN 25 300 250 218 170,5 8 x 26 30 2
PN 40
PN 100 355 290 218 170,5 12 x 33 48 2



DN D K D1 D2 n x d A A1 Ağırlık
200 PN 6 320 280 258 221.5 8 x 18 22 2 7,15
PN 10 340 295 268 221.5 8 x 22 24 2 8,30
 PN 16 340 295 268 221.5 12 x 22 26 2 9,30
PN 25 360 310 278 221.5 12 x 26 32 2 17,50
PN 40 375 320 285 221.5 12 x 30 36 2 17,50
PN 100 430 360 285 221.5 12 x 36 60 2
250 PN 6 375 335 312 276.5 12 x 18 24 2 9,61
PN 10 395 350 320 276.5 12 x 22 26 2 11,20
PN 16 405 355 320 276.5 12 x 26 29 2 12,70
PN 25 425 370 335 276.5 12 x 30 35 2 28,50
PN 40 450 385 345 276.5 12 x 33 42 2 28,50
PN 100 505 430 345 276.5 12 x 39 72 2
300 PN 6 440 395 365 327,5 12 x 22 26 2 12,60
PN 10 445 400 370 327,5 12 x 22 30 2 12,80
PN 16 460 410 378 327,5 12 x 26 35 2 18,20
PN 25 485 430 395 327,5 16 x 30 42 2 45,58
PN 40 515 450 410 327,5 16 x 33 58 2 45,58
PN 100 585 500 410 327,5 16 x 42 95 2
350 PN 6 490 445 415 359,5 12 x 22 26 2 15,60
PN 10 505 460 430 359,5 16 x 22 30 2 21,05
PN 16 520 470 438 359,5 16 x 26 35 2 27,30
PN 25 555 490 450 359,5 16 x 33 42 2 62,16
PN 40 580 510 465 359,5 16 x 36 58 2 62,16
PN 100 655 560 465 359,5 16 x 48 95 2
400 PN 6 540 495 465 411 16 x 22 28 2 18,40
PN 10 565 515 482 411 16 x 26 32 2 26,42
PN 16 580 525 490 411 16 x 30 38 2 34,80
PN 25 620 550 505 411 16 x 36 48 2 88,05
PN 40 660 585 535 411 16 x 39 65 2 88,05
PN 100 715 620 535 411 16 x 48 106 2
450 PN 6 595 550 520 462 16 x 22 30 2 21,40
PN 10 615 565 532 462 20 x 26 36 2 31,90
PN 16 640 585 550 462 20 x 30 42 2 45,31
PN 25 670 600 555 462 20 x 36 54 2 91,76
PN 40 685 610 560 462 20 x 39 2 91,76
PN 100
500 PN 6 645 600 570 513,5 20 x 22 2 24,60
PN 10 670 620 585 513,5 20 x 26 2 38,85
PN 16 715 650 610 513,5 20 x 33 2 62,50
PN 25 730 660 615 513,5 20 x 36 2 118,16
PN 40 755 670 615 513,5 20 x 42 2 118,16
PN 100
600 PN 6 755 705 670 616,5 20 x 26 32 2 26,40
PN 10 780 725 685 616,5 20 x 30 42 2 52,74
PN 16 840 770 720 616,5 20 x 36 55 2 94,00
PN 25 845 770 720 616,5 20 x 39 68 2 176,16
PN 40 890 795 735 616,5 20 x 48 2 176,16
PN 100
700 PN 6 860 810 775 711 24 x 26 40 2 37,10
PN 10 895 840 800 711 24 x 30 50 2 77,60
PN 16 910 840 795 711 24 x 36 63 2 107,80
PN 25 960 875 820 711 24 x 42 85 2
PN 40
PN 100
800 PN 6 975 920 880 813 24 x 30 44 2 53,70
PN 10 1015 950 905 813 24 x 33 56 2 105,80
PN 16 1025 950 900 813 24 x 39 74 2 147,90
PN 25 1085 990 930 813 24 x 48 95 2
PN 40
PN 100
900 PN 6 1075 1020 980 914 24 x 30 48 2 72,80
PN 10 1115 1050 1005 914 28 x 33 62 2
PN 16 1125 1050 1000 914 28 x 39 82 2
PN 25 1185 1090 1030 914 28 x 48 2
PN 40
PN 100
1000 PN 6 1175 1120 1080 28 x 30 2
PN 10 1230 1160 1110 28 x 36 70 2
PN 16 1255 1170 1115 28 x 42 90 2
PN 25 1320 1210 1140 28 x 56 2
PN 40
PN 100
