Kelebek Vanalar ; gaz, sıvı, parçalı veya viskoz gibi akışkanları kontrol altında tutmak için kullanılan, kompakt yapılı, sızdırmazlık sağlayan ve diğer vanalara göre çok daha az yer kaplayan bir vana çeşididir.

Boru hatlarına ve tesisatlara farklı şekilde montaj edilebilmektedirler. Wafer bağlantı şeklinde, iki flanş arasına bağlanır.

NBR, EPDM, VITON ya da PTFE sızdırmazlık elemanlarına sahip olabilmektedirler.

Kollu, dişli kutulu, Pneumatic/Hydraulic/Electric Act. olarak kumanda edilebilmektedirler.

Kategoriler:

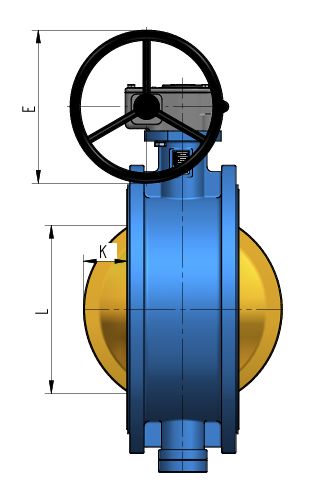

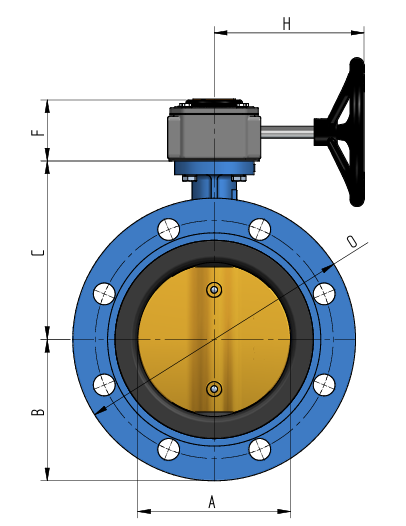

Şema ve Teknik Bilgiler

Ölçü A B C D E F G H K L O Ağırlık (KG)
DN 50 52 77,5 118 45 SP-100 50 36,5 114 4 28 155 7,5
DN 65 63 87,5 126 45 SP-100 50 36,5 114 10 46 175 8,7
DN 80 78 92,5 133 60 SC-150 50 36,5 114 10 51 185 10
DN 100 103 105 147 60 SP-100 50 36,5 114 22 85 210 11,5
DN 125 125 125 160 100 SP-100 50 36,5 114 12 73 250 17,6
DN 150 155 140 180 100 SC-150 50 36,5 114 28 120 280 21,4
DN 200 201 165 204 100 SC-150 62 44,6 151 51 176 330 26,3
DN 250 249 200 245 110 SW-250 73 55 235 70 226 400 44,1
DN 300 302 222,5 270 110 SW-250 73 55 235 94 277 445 51,3
DN 350 340 295 315 120 SW-300 95 71 272 107 312 490 79,7
DN 400 397 320 350 130 SW-300 95 71 272 130 368 565 102,1
DN 450 438 353 375 150 SW-400 102 86 310 145 415 620 138
DN 500 489 387 415 160 SW-400 102 86 310 164 462 675 160
DN 550 545 434 450 170 SW-400 102 86 310 179 533 745 180
DN 600 590 452 562 170 SW-500 106 104,5 336 211 568 795 233,7
DN 700 692 490 560 180 SW-500 125 130 420 259 669 890 355
DN 750 745 540 590 190 SW-500 125 130 420 270 690 950 415
DN 800 792 550 620 200 SW-500 123 150 435 299 767 1015 490
DN 900 860 615 675 230 SW-500 123 150 435 314 824 115 645
DN 1000 960 668 735 250 SW-500 123 150 435 354 890 1220 800
